钢结构加工中常见的焊接问题修补术

    钢结构加工中有很多问题出现在焊接环节，在山西盛大钢构工程公司之前发布的内容中有过分享。接下来一起了解“咬边问题”和“未焊满问题”的修补方法。

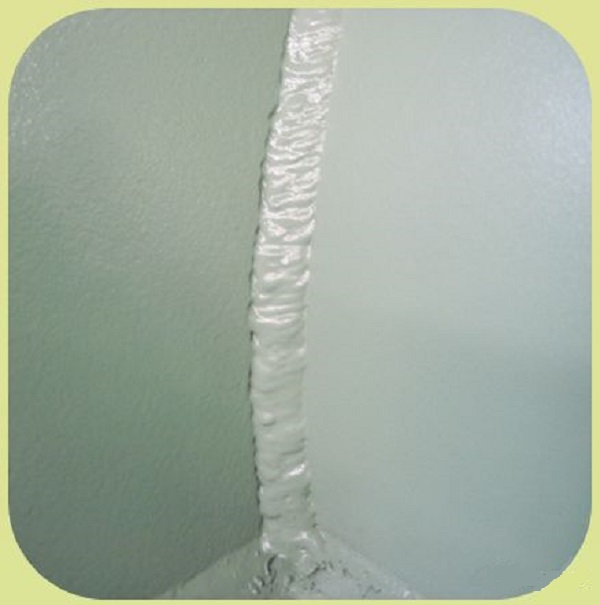

【咬边】
钢结构加工焊接咬边工艺规范：
    一级焊缝不得存在咬边等缺陷；
    二级焊缝咬边允许偏差为深度≤0.5τ且≤0.5mm，连续长度≤100mm，且焊缝两侧咬边总长≤10%焊缝全长；
    三级焊缝咬边允许偏差为深度≤0.1τ且≤1mm，长度不限。

钢结构加工焊接咬边问题分析：
    1.焊接电流太大；
    2.焊条或焊丝偏离焊缝中心，角焊缝时焊条（丝）与水平夹角太大；
    3.焊接速度太慢、电弧长度太长、焊丝或焊条的直径太粗也是造成咬边的主要原因。
钢结构加工中焊接咬边问题防止措施：
    1.根据工件厚度正确使用焊接工艺参数；
    2.焊条（丝）角度要正确，注意焊缝的中心线，焊接中不应有洼陷；
    3.出现咬边，浅的可以用角向砂轮磨平，直到此部位同原焊缝平顺过渡，并能向母材圆滑过渡为止；深的咬边应按照未焊满修补工艺要求作焊接修补。

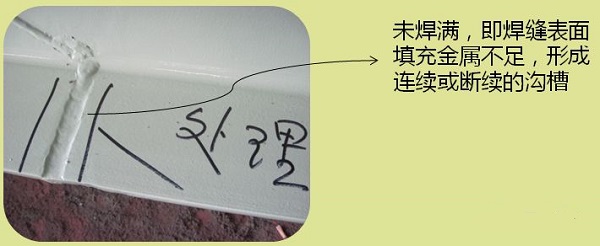

【未焊满】
钢结构加工中焊接未焊满规范：
    一级焊缝不得存在未焊满等缺陷；
    二级焊缝未焊满允许偏差≤0.2mm+0.02τ且≤1mm，每100mm长度焊缝内未焊满累积长度焊缝内未焊满累积长度≤25mm；
    三级焊缝未焊满允许偏差为0.2≤0.2mm，+0.04τ且≤2mm，每100mm长度焊缝内未焊满累积长度≤25mm。

钢结构加工中焊接未焊满原因：
    焊缝未焊满是由于盖面焊道的焊接速度太快，焊条、焊丝的直径太细，焊接电流太小，手工操作时手势不稳，突然加快焊接速度等原因造成的。
钢结构加工中焊接未焊满问题的防止措施：
    1.根据钢材的类别和厚度，确定预热与否，如需预热，则应按照规定预热，并控制道间温度；
    2.选用较小的焊接热输入，即选用较细的焊条或焊丝、较小的焊接电流、短电弧、低电弧电压、加快焊接速度；
    3.清理焊缝未焊满部位以及周边30mm范围内的油、锈、水、污；
    4.打磨修补焊缝，使之同原焊缝平顺过渡，并能向母材圆滑过渡。
    电焊环节是钢结构加工过程中的重要环节。山西盛大钢结构工程公司会不断更新在生产、安装中一些常见问题的防止措施。感谢您的关注，更欢迎您有相关钢结构的问题都来洽谈咨询。
    本文链接：http://www.zgyixin.cn/news/0005031238.html 转载请注明出处
